Планы эвакуации

ВНИМАНИЕ!!!
Разработка фотолюминесцентных планов эвакуации относится к ЛИЦЕНЗИРУЕМЫМ видам деятельности на основании постановления Правительства РФ №1225 от 30.12.2011г. План эвакуации являетcя элементом фотолюминесцентной эвакуационной системы (ФЭС)и его изготовление требует наличие проекта.

В связи с большим количеством недобросовестных исполнителей рекомендуем обращать внимание на следующие факторы:
- Лицензия
- Сертификат на материал (пленку) из которого изготовлен план (на ней в обязательном порядке должны быть логотипы производителя и логотипы должны совпадать с сертификатом)
Данные пункты помогут вам в дальнейшем сэкономить значительные денежные средства и избежать лишних вопросов от органов ГПН.


Цены на планы эвакуации по ГОСТу 12.2.143-2009г. (все планы соответствуют ГОСТу, все материалы имеют сертификаты)

план Размер Материал изготовления 1-10шт. 11-30шт. более 30шт.
А3 (300-400) Фотолюминесцентный самоклеющийся 1200 руб. 1100 руб. 1000 руб.
А3 (300-400) Фотолюминесцентный на пластике (металле) 1320 руб. 1220 руб. 1120 руб.
А2 (400-600) Фотолюминесцентный самоклеющийся 1800 руб. 1700 руб. 1600 руб.
А2 (400-600) Фотолюминесцентный на пластике (металле) 2040 руб.  1940 руб.  1840 руб.
А1(600-841мм) Бум.носитель 1500 руб. 1400 руб.  1300 руб.



*Цены на другие форматы и материал изготовления согласовываются с менеджером.



  А3 (300-400мм) А2 (600-400мм)
Рамка дерево -390руб. -520руб.
 Рамка алюминий
- цвет в ассортименте
-455руб. -845руб.
Печать ваших планов бум. носитель-50руб.
самоклеющаяся пленка-100руб.
фотолюминесцентная пленка -450руб.
бум. носитель-100руб.
самоклеющаяся пленка-150руб.
фотолюминесцентная пленка -900руб.
Ламинирование ваших планов фотолюминесцентной пленкой
*стоимост пленки в разделе фотолюминесцентные материалы
-100руб. -200руб.





Информация необходимая для разработки плана эвакуации:
1. Название организации. Должность и Ф. И. О. руководителя, утверждающего план эвакуации
2. Поэтажный план объекта с указанием мест расположения:
- эвакуационных и аварийных выходов:
- телефонов с которых можно позвонить в пожарную охрану;
- огнетушителей;
- пожарных кранов;
- ручных пожарных извещателей (кнопок пожарной сигнализации);
- электрощитов, аптечек;
3. Отметить точку размещения плана (где будет висеть)
4. Количество и формат плана







  Требования к планам эвакуации в соответствии с требованиями ГОСТ 12.2.143-2009

Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими)

Этажные планы эвакуации
разрабатывают для этажа в целом.
Секционные планы
эвакуации
следует разрабатывать:

-если площадь этажа более 1000 м2;

-при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
-при сложных (запутанных или протяженных) путях эвакуации.

Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.

Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.

Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).

При проведении работ по реконструкции или перепланировке здания, сооружения, транспортного средства, объекта в план эвакуации должны быть внесены соответствующие изменения.

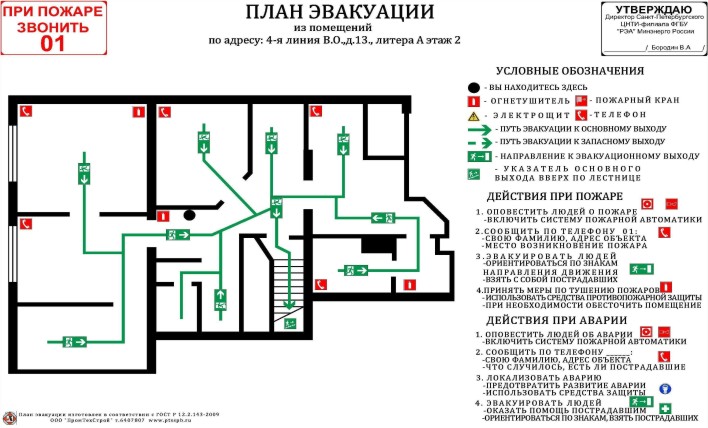

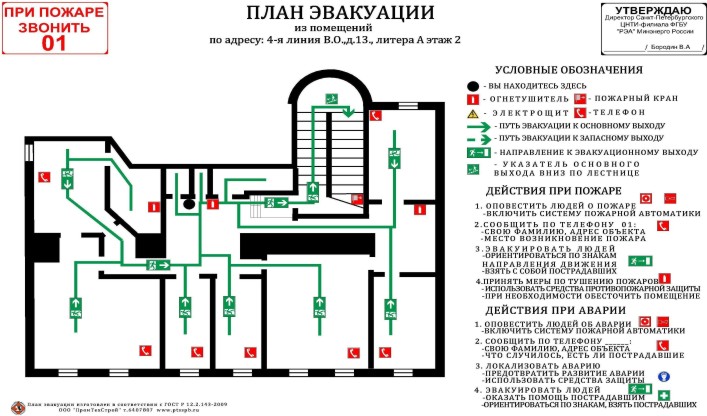

Планы эвакуации должны состоять из графической и текстовой частей.

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

  • путей эвакуации;

  • эвакуационных выходов и (или) мест размещения спасательных средств;

  • аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.

  • места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;

  • мест размещения спасательных средств, обозначаемых знаками безопасности;

  • мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности.

  • Цветографические изображения знаков безопасности и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026-2001,и нормативным документам отраслевого назначения. Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями. Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе. Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации. На этажных планах эвакуации в графической части должен быть указан номер этажа.

  • способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);

  • порядок и последовательность эвакуации людей;

  • обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;

  • порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Размеры планов эвакуации выбирают, мм не менее:

  • 600*400 - для этажных и секционных планов эвакуации;

  • 400*300 - для локальных планов эвакуации.

Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов. Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения. Планы эвакуации следует выполнять на основе фотолюминесцентных материалов. Допускается использовать для выполнения планов эвакуации несветящиеся материалы, которые должны соответствовать требованиям ГОСТ Р 12.4.026-2001, установленным к несветящимся материалам. Фон плана эвакуации должен быть:

  • желтовато-белым или белым - для фотолюминесцентных материалов;

  • Белым - для несветящихся материалов.

  • Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона. Шрифт надписей на плане эвакуации по ГОСТ Р 12.4.026-2001. Высота шрифта - не менее 3 мм. Планы эвакуации следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом их размещением.
